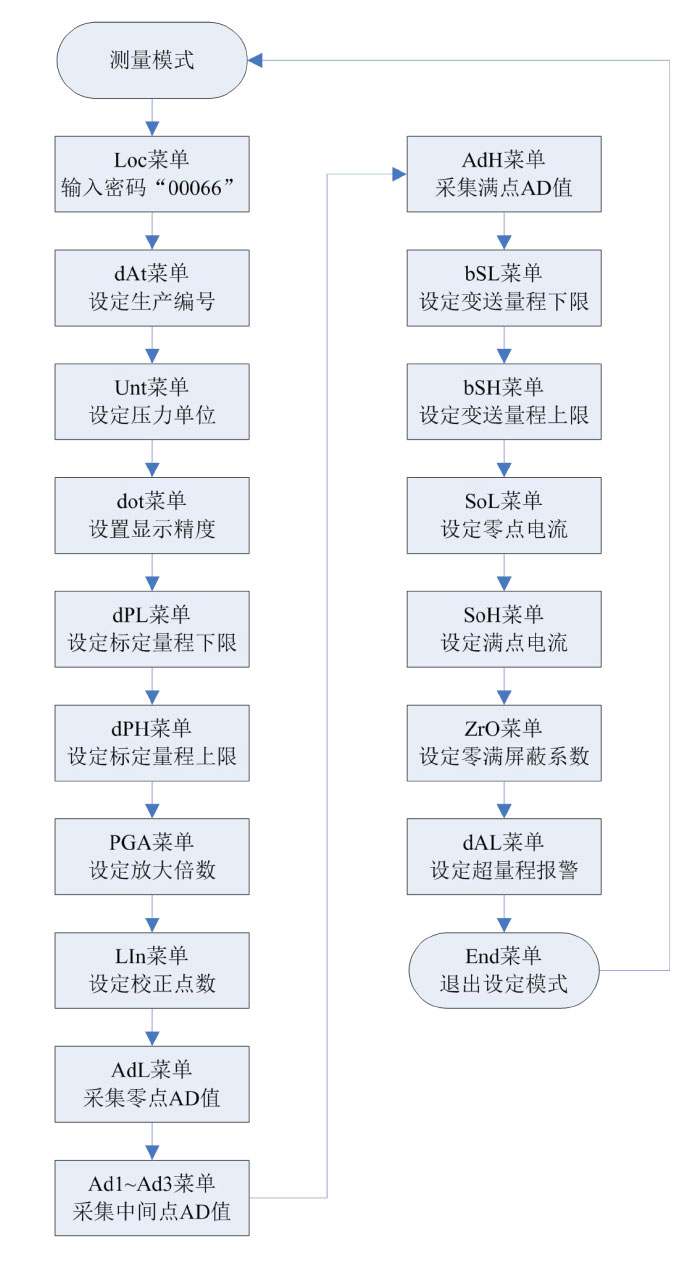

?全智能兩線制4-20mA工作方式，5位LCD顯示。 ?傳感器恒流恒壓激勵，恒流0.4mA，恒壓2.5VDC。 ?ADC輸入幅度為±5mv~±80mv，提供24位內核分辨率，有用位數達到18位。電路板內置的放大倍數為12~200倍。支持傳感器信號的自動極性轉換。 ?適合擴散硅壓力傳感器，陶瓷壓力傳感器。 ?提供主變量清零，有源與無源遷移功能，19種單位轉換，6種顯示模式，顯示分辨率調整，恢復工廠數據等功能，適合各類客戶的特殊需求。 ?2~5點的非線性修正功能，消除傳感器的非線性誤差。 ?全數字校準，無任何可動電位器，溫漂更低。 ?加強的抗干擾設計，適合種種電磁環境惡劣的工業環境。 生產使用流程圖
|
?電源電壓：12~30VDC,推薦24VDC。電源變化基本無影響。 ?信號范圍：電路板為±5mv~±80mv，對應1.5mA擴散硅傳感器輸出最大可達320mv。 ?恒流激勵：0.4mA，適合恒流供電的傳感器（3~8kΩ）。 ?恒壓激勵：2.5VDC/0.5mA，適合陶瓷壓阻傳感器。 ?工作環境：溫度-30~80℃，濕度<85%,干燥無腐環境。 ?外形尺寸：53*53*23。 ?負載電阻：(VCC-12)/20mA ?電流輸出分辨率：約1uA ?溫漂系數：<35ppm/℃ ?顯示范圍：-19999~99999 |

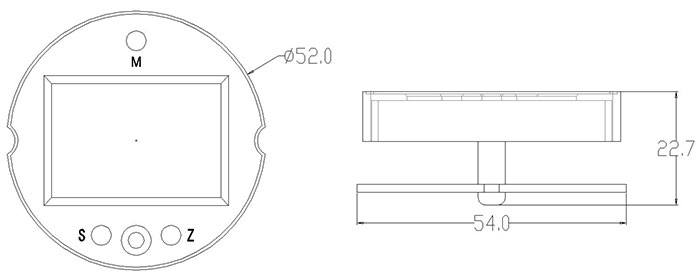

外形圖

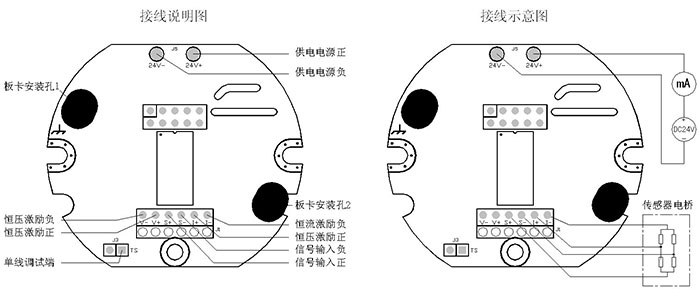

接線圖 (圖中所示為接恒流激勵傳感器)
圖中J3為校準通信單線接口。 J1為傳感器接線端子，提供恒壓恒流激勵。 24V+和24V-為變送器兩線制接線口，提供DC24V電源，輸出4~20mA電流信號。 |

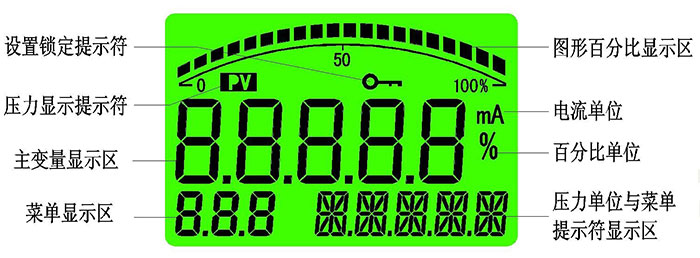

4.1顯示區域說明

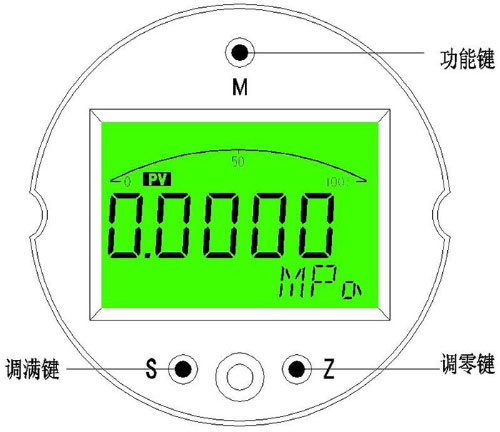

4.2按鍵功能說明 4.2.1功能鍵“M” ?測量模式下短按為開，進入密碼設置。 ?測量模式下長按5秒為進入主變量清零（即PV清零）。 ?設置模式下短按為使能參數修改，被修改參數閃爍，再次短按確認參數修改，被修改參數停止閃爍。

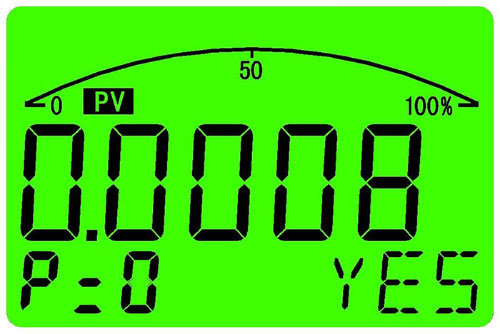

4.2.2調滿鍵“S” ?測量模式下短按為顯示模式修改功能。 ?測量模式下長按5秒為進入調滿功能（即標定變送器滿點）。 ?設置模式下為設置參數加一功能，長按時連續移位加一。 4.2.3調零鍵“Z” ?測量模式下短按為顯示模式修改功能。 ?測量模式下長按5秒為進入調零功能（即標定變送器零點）。 ?設置模式下為設置參數移位與減一功能，長按時連續移位或減一。 4.2.4按鍵功能綜述 儀表通過面板的三個按鍵實現所有的參數輸入和校準數據的設置、采集，本儀表的設置和輸入采取了多種優化措施來提高客戶的操作速度： ?儀表的移位鍵和增加鍵具有變速率功能。 ?儀表同時具有移位和增量輸入方法，針對需要大量數修改的菜單使用移位方式，需要連續輸入數據的菜單采取了增量方式。 ?儀表在設置狀態下會停止模擬輸出，所以如果60秒內用戶沒有操作儀表，則會自動退出到測量狀態。 ?儀表在正常退出菜單的時候才會保存所有設置的參數。 4.3快捷功能 ?儀表有主變量清零，零點有源遷移，滿點有源遷移三種快捷功能，便于用戶現場的快速設定。 4.3.1主變量清零 主變量清零即PV清零，是相對大氣壓下的零點，不是傳感器量程的零點。將變送器直接置于大氣壓下，長按“M”鍵5秒以上，即可進入主變量清零功能，如右圖，菜單區顯示“P=0”，通過“S”鍵和“Z”鍵選擇需要進行的操作，提示符區相應顯示：

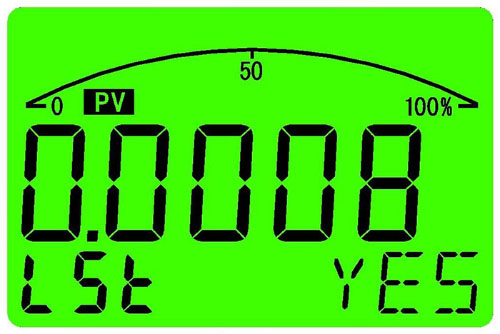

“NO” 不進行主編清零； “YES” 進行主編清零； “RESET” 恢復清零操作之前的零點； 若30秒內無任何按鍵操作，儀表將返回到測量模式。此功能禁止在生產過程中使用，適合在現場使用。 4.3.2零點有源遷移 零點有源遷移是將當前壓力設定為變送器的零點輸出，對變送器施加零點壓力，長按“Z”鍵5秒以上，儀表將交替顯示當前壓力值與零點輸出電流值，如右圖，菜單區顯示“LSt”，通過“S”鍵和“Z”鍵選擇需要進行的操作，提示符區相應顯示：

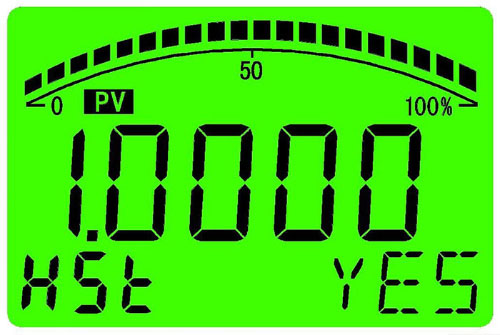

“NO” 不進行零點有源遷移； “YES” 進行零點有源遷移； 若30秒內無任何按鍵操作，儀表將返回到測量模式。此功能禁止在生產過程中使用，適合在現場使用。 4.3.3滿點有源遷移 滿點有源遷移是將當前壓力設定為變送器的滿點輸出，對變送器施加滿點壓力，長按“S”鍵5秒以上，儀表將交替顯示當前壓力值與滿點輸出電流值，如右圖，菜單區顯示“HSt”，通過“S”鍵和“Z”鍵選擇需要進行的操作，提示符區相應顯示：

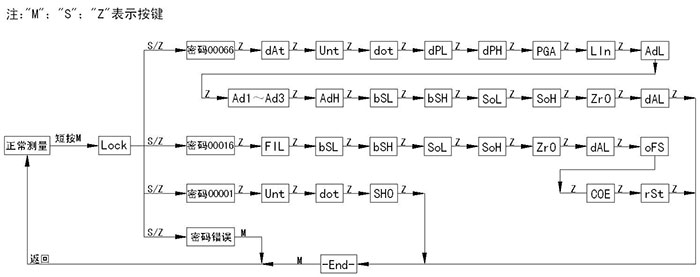

“NO” 不進行滿點有源遷移； “YES” 進行滿點有源遷移； 若30秒內無任何按鍵操作，儀表將返回到測量模式。此功能禁止在生產過程中使用，適合在現場使用。 4.4設置框圖
4.5菜單說明 本儀表菜單分為“生產調試菜單”； “高級用戶菜單”；“普通用戶菜單”三級，由各級菜單的進入密碼做為區分。 ?“生產調試菜單” 進入密碼為“00066”，由變送器生產廠家使用，對變送器的基本參數進行設置，決定了變送器的精度，標定值等參數，因此生產調試菜單不能對一般用戶開放，以免標定數據被破壞。 ?“高級用戶菜單” 進入密碼為“00016”，是針對變送器現場使用要求進行一些特殊設置時使用。 ?“普通用戶菜單” 進入密碼為“00001”，可進行顯示單位，顯示分辨率，以及顯示模式的設定。 注：在高級用戶與用戶菜單設定時，若60秒內無任何按鍵操作，將自動退出設定并返回到測量模式。 4.5.1密碼設定菜單 Loc： 密碼輸入菜單，可設范圍(19999～99999)，菜單提示符“PIN” 設定菜單進入密碼，若輸入密碼錯誤或30秒內無任何按鍵操作，將自動返回測量模式。 4.5.2普通用戶菜單 Unt： 用戶單位設置，可設范圍(0～18)，菜單提示符為設定的各個單位 單位設定共有19種，分別為“MPa”,“KPa”,“Pa”,“bar”,“mbar”, “PSI”, “mH2O”, “mmH2O”, “InH2O”, “ftH2O”, “mHg”,“mmHg”, “InHg”,“Kg/cm2”,“atm”,“Torr”,“m”,“cm”,“mm” dot： 顯示精度設置，可設范圍(0～4)，菜單提示符為當前壓力單位 顯示分辨率即測量模式時顯示的小數位數，用戶可根據現場使用要求對其設定，顯示小數位數并非越多越好，應優先保證顯示值的穩定。同時此菜單值會受到標定時變送器最大顯示值的限制，若設定的小數點顯示位數在顯示變送器最大顯示值時超出5位顯示范圍時，則設定的小數位數會被限制在保證最大顯示值能被正常顯示的范圍內。 例如：變送器標定范圍為0.0000～20.000MPa；則顯示精度的設定范圍為（0～3），若顯示精度設定值為4時，最大顯示值將超出最大5位的顯示范圍 SHO： 顯示模式設定，可設范圍(0～5) “0”--顯示主變量，提示符“-PV-” “1”--顯示電流， 提示符“-mA-” “2”--顯示百分比，提示符“-%-” “3”--主變量與電流交替顯示， 提示符“PV-mA” “4”--主變量與百分比交替顯示，提示符“PV--%” “5”--電流與百分比交替顯示， 提示符“mA--%” 4.5.3高級用戶菜單 FIL： 濾波常數設定，可設范圍(0～2) “0”—濾波低，提示符“LOW” “1”--濾波中，提示符“MId” “2”--濾波高，提示符“HIg” 濾波常數值設定越大，對干擾的抑制能力越強，但靈敏度會下降，生產標定時本菜單值默認值為“1”為中等濾波效果，能適應大多數的應用場合。 bSL： 變送量程下限設定，可設范圍(-19999～99999),菜單提示符顯示當前壓力單位。 此功能可實現變送輸出的零點無源遷移，其設定的壓力值將對應到“SoL”零點電流菜單設定電流值，為了方便用戶設定，此菜單中的小數點位置可通過按鍵進行設定，以便用戶能快速設定需要的數值。 變送器的變送最小量程可按傳感器量程的3：1進行壓縮，最大量程可按傳感器量程的1：1進行設置，超出此范圍將影響變送輸出精度。 bSH： 變送量程上限設定，可設范圍(-19999～99999)，菜單提示符顯示當前壓力單位。 此功能可實現變送輸出的滿點無源遷移，其設定的壓力值將對應到“SoH”滿點電流菜單設定電流值，為了方便用戶設定，此菜單中的小數點位置可通過按鍵進行設定，以便用戶能快速設定需要的數值。 變送器的變送最小量程可按傳感器量程的3：1進行壓縮，最大量程可按傳感器量程的1：1進行設置。超出此范圍將影響變送輸出精度。 SoL： 零點電流微調，可設范圍(-150～200) 設定此菜單時，儀表將交替顯示工廠設定的零點電流值與零點電流D/A微調值，同時變送器輸出設定的電流值，當顯示設定的零點輸出電流值時菜單提示符顯示“L-OUT，顯示零點電流D/A微調值時菜單提示符顯示“L-D/A”，變送器使用過程中若輸出的零點電流值存在誤差時，可在變送器電源回路中串接電流表，通過“S”和“Z”對零點電流值進行微調，電流微調范圍約±0.2mA 。 SoH： 滿點電流微調，可設范圍(-150～200) 設定此菜單時，儀表將交替顯示工廠設定的滿點電流值與滿點電流D/A微調值，同時變送器輸出設定的電流值，當顯示設定的滿點輸出電流值時菜單提示符顯示“H-OUT”，顯示滿點電流D/A微調值時菜單提示符顯示“H-D/A”，變送器使用過程中若輸出的滿點電流值存在誤差時，可在變送器電源回路中串接電流表，通過“S”和“Z”對滿點電流值進行微調，電流微調范圍約±0.2mA 。 ZrO： 零滿屏蔽系數，可設范圍(0.00～1.00)，菜單提示符“%” 此菜單設定值表示零點和滿點的屏蔽范圍，例如：菜單值設定為0.10時表示當變送器輸出接近零點或滿點加減變送量程的0.10%時，變送器輸出會自動穩定在零點或滿點上，不會出現因干擾而輸出跳動的現象。 dAL： 超量程報警開關,可設范圍（0～1） 此設定值表示當壓力值超出傳感器量程上限的125%或低于量程下限的25%時顯示會閃爍提示。 “0”—關閉報警功能，提示符“NO” “1”—打開報警功能，提示符“YES” oFS： 顯示偏移值，可設范圍(-19999～99999),菜單提示符顯示當前的壓力單位 通過對此菜單值的設定，可以對變送器顯示與輸出值進行偏移，此菜單出廠默認值為0，一般情況下無需對此菜單值進行設定。 COE： 傳感器靈敏度修正系數，可設范圍(0.0001～1.9999),菜單提示符“GAIN” 在變送器使用過程中，若傳感器的靈敏度發生改變時，可通過此菜單對其修正，在進行變送器的靈敏度修正前，應先通過主變量清零（PV清零）功能對變送器的零點誤差進行修正，以保證靈敏度修正后變送的線性正常，此菜單默認值為“1.0000”。 例如：變送器標定范圍為0.0000～20.000MPa，在變送使用一段時間后零點變?yōu)椤?.0050MPa”,滿點變?yōu)椤?0.160MPa”,此時的變送器零點和靈敏度都發生了變化，對其修正時應先使用主變量清零功能對其零點的誤差進行清除，在主變量清零后變送器其零點為“0.0000MPa”，滿點為“20.110MPa”，然后計算理論滿點除以實際滿點值對其靈敏度進行修正，即20.000MPa /20.110MPa=0.9945,將傳感器靈敏度修正系數修改為“0.9945”即可修正靈敏度變化。 rSt： 恢復工廠數據，可設范圍(0～1) 此菜單功能是將變送器的數據恢復到出廠狀態，此功能只在退出設定并保存數據時有效。 “0”--關閉恢復工廠功能，提示符“NO” “1”--打開恢復工廠功能，提示符“YES” 4.5.4生產調試菜單 dAt： 生產編號，可設范圍(00000～99999)，菜單提示符“ID” 此菜單用于生產廠家對變送器的編號信息設定。 Unt： 工廠單位設置，可設范圍(0～18)，菜單提示符為設定的各個單位 單位設定共有19種，分別為“MPa”, “KPa”, “MPa”, “Pa”, “bar”, “mbar”, “PSI”,“mH2O”, “mmH2O”, “InH2O”, “ftH2O”, “mHg”, “mmHg”, “InHg”, “Kg/cm2”, “atm”, “Torr”, “m”, “cm”, “mm” dot： 工廠顯示精度設置，可設范圍(0～4)，菜單提示符為當前壓力單位 顯示精度即測量模式時顯示的小數位數，小數位數并非越多越好，應優先保證顯示值的穩定。 dPL： 標定量程下限設定，可設范圍(-19999～99999),菜單提示符顯示當前壓力單位。 此設定值對應生產時所加的零點壓力值。 dPH： 標定量程上限設定，可設范圍(-19999～99999),菜單提示符顯示當前壓力單位 此設定值對應生產時所加的滿點壓力值。 PGA： 輸入信號放大倍數設定，可設范圍(12.5, 25,50,75,100,125,150,200) 菜單提示符“GAIN”，最大輸入信號幅度為±5~80mv@0.4mA激勵，對應1.5mA激勵的擴散硅傳感器信號范圍為±19mv~300mv。一般建議滿度輸入信號在75%處比較合理。由于市場上的傳感器類型較多，其靈敏度不一致?？梢酝ㄟ^面板按鍵調整，具體參考標準為傳感器在滿度狀態下查看AD-H菜單的值，此值的絕對值一般在40000~100000之間是合理的。不合適需要調整“PGA”增益值。一般擴散硅設置為25，陶瓷設置為100即可。 LIn： 校正點數設置, 可設范圍(2,3,5)，菜單提示符“Point”
當選好校正點數后軟件會自動平分標定量程的壓力值，如果壓力設備無法滿足對應的壓力值，可在對應的標定點設置中修改壓力值。同時要注意標定過程中順序給定的壓力值大小必須是單調的，即AdL AdL： 零位校正點 設定此菜單時儀表將交替顯示零位校正點設定的壓力值與采集值，顯示校正點壓力值時菜單提示符顯示工廠單位，顯示校正點的采集值時菜單提示符顯示“A/D”, 零位校正點設定的壓力值已由“dPL”菜單設定，在此菜單中無需修改，當按下“M”鍵時開啟零點校正點采集，同時菜單提示符“A/D”開始閃爍，提示正在進行采集，待采集值穩定后，再次按下“M”鍵確認本次采集。 Ad1~ Ad3： 中間校正點 中間校正點的數量，由“LIn”校正點數設置值自動分配，設定中間校正點時儀表將交替顯示校正點的設定壓力值與采集值，顯示校正點壓力值時菜單提示符顯示工廠單位，顯示校正點的采集值時菜單提示符顯示“A/D”。 如果壓力設備無法滿足對應的壓力值，可在顯示校正點壓力值時對其進行修改，在顯示校正點的采集值時，按下“M”鍵時開啟校正點采集，同時菜單提示符“A/D”開始閃爍，提示正在進行采集，待采集值穩定后，再次按下“M”鍵確認本次采集。 AdH： 滿位校正點 設定此菜單時儀表將交替顯示滿位校正點設定的壓力值與采集值，顯示校正點壓力值時菜單提示符顯示工廠單位，顯示校正點的采集值時菜單提示符顯示“A/D”, 滿位校正點設定的壓力值已由“dPH”菜單設定，在此菜單中無需修改，當按下“M”鍵時開啟滿位校正點采集，同時菜單提示符“A/D”開始閃爍，提示正在進行采集，待采集值穩定后，再次按下“M”鍵確認本次采集。 bSL： 變送量程下限設定，可設范圍(-19999～99999),菜單提示符顯示當前壓力單位 工廠標定時默認此菜單的值等于“dPL”菜單的值，當修改“dPL”菜單的值后，此菜單的值也隨之自動修改，其設定的壓力值將對應到“SoL”零點電流菜單設定電流值。 bSH： 變送量程上限設定，可設范圍(-19999～99999)，菜單提示符顯示當前壓力單位 工廠標定時默認此菜單的值等于“dPH”菜單的值，當修改“dPH”菜單的值后，此菜單的值也隨之自動修改，其設定的壓力值將對應到“SoH”滿點電流菜單設定電流值 SoL： 零點電流設定，可設范圍(3.900mA～21.000mA) 設定此菜單時儀表將交替顯示工廠設定的零點電流值與零點電流D/A值，同時變送器輸出設定的電流值，當顯示設定的零點輸出電流值時菜單提示符顯示“L-OUT”，顯示零點電流D/A值時菜單提示符顯示“L-D/A”,儀表在出廠時已經對電流值進行了粗略校準，可直接在顯示零點電流值的狀態下設定需要的零點電流，然后在顯示零點電流DA值時通過串接在電源回路中的電流表對輸出電流進行精確校準。 SoH：滿點電流設定，可設范圍(3.900mA～21.000mA) 設定此菜單時儀表將交替顯示工廠設定的滿點電流值與滿點電流D/A值，同時變送器輸出設定的電流值，當顯示設定的零點輸出電流值時菜單提示符顯示“H-OUT”，顯示零點電流D/A值時菜單提示符顯示“H-D/A”,儀表在出廠時已經對電流值進行了粗略校準，可直接在顯示滿點電流值的狀態下設定需要的滿點電流，然后在顯示滿點電流D/A值時通過串接在電源回路中的電流表對輸出電流進行精確校準。 ZrO： 零滿屏蔽系數，可設范圍(0.00～1.00)，菜單提示符“%” 此菜單設定值表示零滿屏蔽范圍，設定值為“0.00”時為關閉零滿屏蔽功能。舉例：設定為0.10時表示當變送器輸出接近零點或滿點加減變送量程的0.10%時，變送器輸出會自動穩定在零點或滿點上，不會出現因干擾而輸出跳動現象。 dAL： 超量程報警開關,可設范圍（0～1） 此設定值表示當壓力值超出傳感器量程上限的125%或低于量程下限的25%時顯示會閃爍提示。 “0”—關閉報警功能，提示符“NO” “1”—打開報警功能，提示符“YES” 4.5.5退出設定菜單 End： 退出設定菜單,可設范圍（0～1） “0”—不保存設定值，并退出設定狀態，提示符“NSAVE” “1”— 保存設定值，并退出設定狀態，提示符“SAVE” |
